產品簡介

WL系列蝸輪升降機是一種基礎起重部件。具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多。配套形式多、可靠性高、使用壽命長等許多優點。

詳細介紹

 產品應用：

      1、機械加工上的重壓緊固裝置升降臺、翻轉裝置及塑料加工機器等；

      2、軋機滾道間隙調整、管材或板材運送位置的調整；

      3、冶煉方面用于調整電機、熱液體澆鑄；

      4、建筑方面用于移動設備和組合成品的模板，可升降的窗戶、墻壁、圍墻等；

      5、文化衛生方面可升降舞臺、調整手術臺高度；

      6、水利方面用于水庫的閘門和保護板調整。

產品介紹：

      1、傳動形式：蝸輪蝸桿減速傳動加絲桿傳動

      2、驅動源：手柄（手動）；交/直流電動機；氣液馬達（泵）

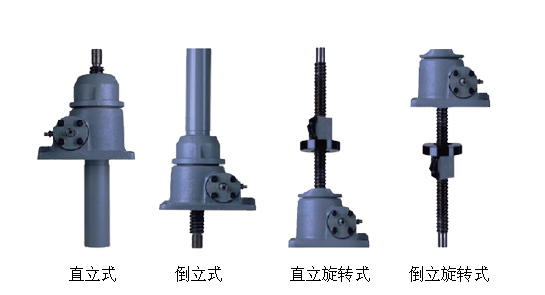

      3、安裝形式：直立式；倒立式；直立旋轉式；倒立旋轉式；水平推桿式

     4、普通式螺旋升降機特點：

         (1).推力范圍：0.25-250噸

         (2).行程可至8m, 工作制30%

         (3).速度小于1500mm/min

         (4).效率小于25%，絕對自鎖

         (5).精度定位，附加反齒隙裝置精度可至0.02mm

         (6).絕對同步，同一電機可同時驅動多臺螺旋升降機，機械同步

         (7).可配編碼器，限位開關，防塵罩等(8).操作維護簡單，噪音低

    5、滾珠絲杠升降機特點:

         (1).推力范圍：0.25-50噸

         (2).行程可至6m

         (3).速度小于4000mm/min

         (4).效率小于70%，不自鎖

         (5).精度定位，工作制：50%

         (6).絕對同步，同一電機同時驅動多臺螺旋升降機

         (7).可配編碼器，限位開關，防塵罩等

         (8).操作維護容易，壽命長，噪音低

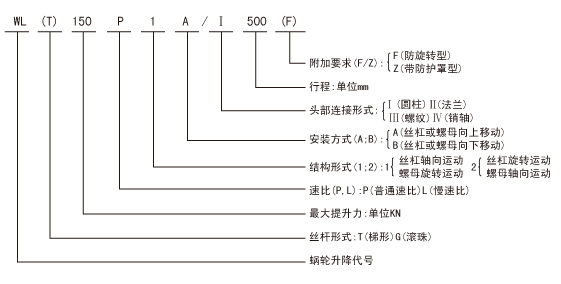

 推桿型號標注示例

WLT蝸輪升降機性能參數

注：功率P計算公式：P=T.n/9549   T=扭矩N.m  n=轉速  轉/分

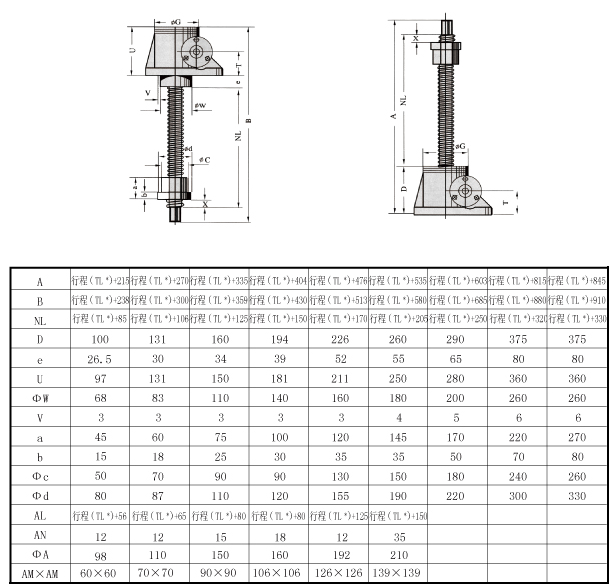

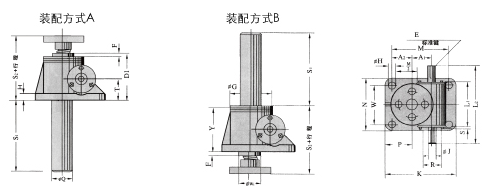

外形及安裝尺寸

1型結構

2型結構

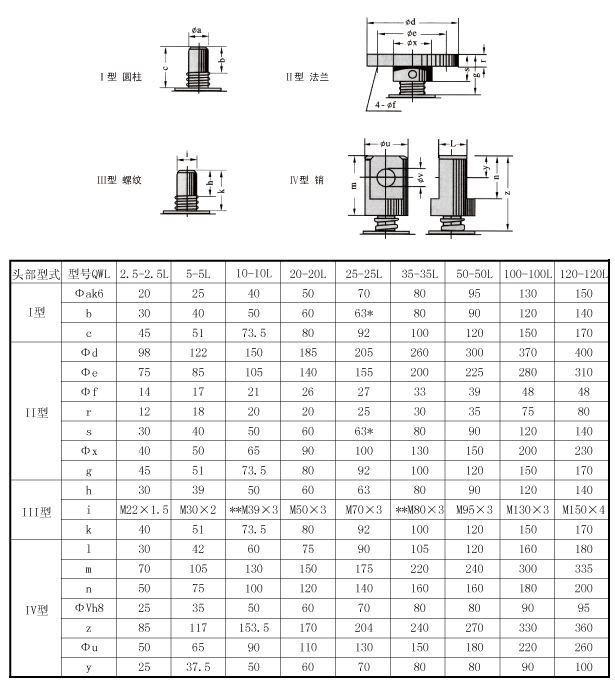

絲桿頭部型式

* 對2型結構比值為80；               ** 可按 M40x3 加工
